컨트롤러 및 I/O 플랫폼
SMP 시리즈 컨트롤러는 업계에서 가장 앞선 자동화 플랫폼 중 하나이며 최신 자동화 시스템에 필요한 모든 기능을 매우 안정적이고 강력한 단일 패키지로 제공합니다.
데이터 집중, 프로토콜 변환 및 논리 처리 외에도 내장형 HMI와 변전소 및 필드 장치에 대한 안전한 원격 유지 관리 액세스를 제공하여 운영 비용을 절감하고 다양한 애플리케이션의 생산성을 높입니다.
SMP 시리즈 카다로그 다운로드
SMP 4/DP
기본 기능 및 통신 모듈
- 콤팩트 포맷(벽걸이형)
- 변전소 등급(-40°C ~ +65°C)
- RS 232 직렬 포트 3개
- RS 232/422/485 직렬 포트 1개
- 10/100Mbps 이더넷 포트 2개
- AC/DC 범용 전원 공급 장치
- 소비전력 5W
- USB 콘솔 포트
SMP SG-4260
SMP SG-4260 전면
SMP SG-4260 후면
기본 기능 및 통신 모듈
- 인텔 CPU 모듈
- 표준전원
- 이더넷 포트 2개(고정 또는 SFP 기반)
- 직렬 포트(RS-232) 1개
- 3개의 USB 포트
- DVI-I 비디오 포트 1개
- IRIG-B 입력/출력
- 출력 릴레이 2개
SMP DA-3050
기본 기능 및 통신 모듈
- 콤팩트한 모양으로 랙, DIN 레일 및 벽 장착 가능
- 넓은 온도 범위(-40°F ~ +167°F, -40°C ~ 75°C)에서 작동
- 전원 공급 장치: 공칭 전압: 24, 48Vdc
- 이더넷 포트 3개(SFP 기반 금속 또는 광 1개, 스위치 뒤 금속 2개)
- RS 232/485 직렬 포트 2개
- 내장형 24~48Vdc 디지털 입력 1개
- 내장 ± 48 Vdc 아날로그 입력 1개
- USB 포트 1개, 유형 B(콘솔 포트)
- Form C 출력 릴레이 2개
- 각 I/O에 대한 개별 LED
- 테스트 LED 및 로컬/원격 버튼
내부 옵션
- 통합 LTE 셀룰러 모뎀* CAT-M1/NB IoT 및 3FF Micro-SIM 카드(교환 가능)
- GPS, GLONASS, Galileo, BeiDou 및 QZSS와의 시간 동기화를 위한 위성 동기화(GNSS)
추가 모듈 구성
디지털 I/O 모듈 1개
|
 |
|---|---|
디지털 I/O 모듈 2개, 아날로그 I/O 모듈 1개
|
 |

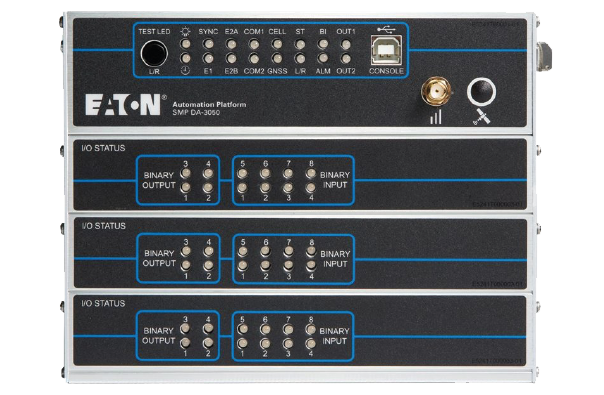

디지털 I/O 모듈 3개
|
 |
로컬 HMI 디스플레이
|
 |
SMP DA-3050
SMP IO-2230
SMP IO-2230 전면
SMP IO-2230 후면
기본
- 범용 전원 공급 장치(100-240 Vac / 24-250 Vdc) ①
- 이더넷 포트 스위치 2개, RJ-45 커넥터(후면 패널) ②
- 직렬 포트(RS-485) 1개; COM1 ③
- USB 포트 1개, 유형 B(콘솔 포트) ④
- IRIG-B 복조 입력(후면 패널) ⑤
- Form C 출력 릴레이 2개, 평상시 열림/정상 닫힘 접점 ⑥
- 각 I/O에 대한 개별 LED ⑦
- 테스트 LED 및 로컬/원격 버튼 ⑧
